Как работает панель управления паровым котлом на газе серии WNS

Компания YONGXING Boiler представляет передовые панели управления паровыми котлами на газе серии WNS, разработанные для обеспечения оптимальной производительности и безопасности в требовательных промышленных приложениях.

Интеллектуальное управление операцией

При работе парового котла на газе панель управления котлом собирает реальные данные с датчиков для поддержания идеальных условий. Наш ПЛК оценивает эти данные и выполняет точные команды.

  • Автоматическая регулировка уровня воды с двухцветным манометром и системой аварийного оповещения
  • Защита от гидравлических ударов с безопасными запирающими устройствами
  • Мгновенный отклик на эксплуатационные аномалии

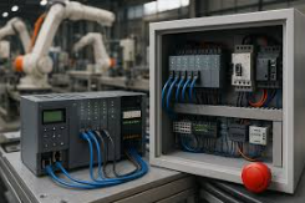

Основные компоненты панели управления WNS компании YONGXING Boiler

1. Контроллер ПЛК

Программируемый логический контроллер выполняет функцию "мозга" системы, обрабатывая сигналы датчиков и выполняя управляющую логику для безопасной и эффективной работы.

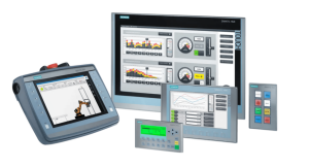

2. Интерфейс человек-машина (HMI)

Оборудован премиумными сенсорными экранами компании Siemens/Schneider, отображающими:

  • Реальные данные о давлении и температуре
  • Индикаторы уровня воды
  • Показания температуры выхлопных газов
  • Обновления состояния эксплуатации

3. Точные датчики

  • Температурные датчики: Контролируют температуру пара, воды и выхлопных газов (PT100, 400°С)
  • Датчики давления: Емкость 1,6 МПа с контроллерами давления
  • Контроллер уровня воды: Предотвращает перегрев без воды и переливание за счет реального контроля

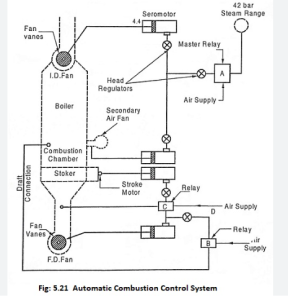

4. Продвинутое управление горением

  • Электронное управление отношением воздуха и топлива
  • Аварийные запорные клапаны
  • Системы детекции пламени

Гарантия безопасности и эффективности

  • 98% эксплуатационной эффективности: Благодаря оптимизированному управлению горением
  • Ультранизкие выбросы: <20ppm NOx при 93,3% эффективности горения
  • Быстрый отклик: Достижение паропроизводительности за 5 минут
  • Комплексная защита: Клапаны сброса давления, защита от перегрева, аварийная остановка

Технические характеристики

КатегорияХарактеристикаДетали
Контроллерный шкафГабариты12001000550 мм
Система ПЛКПроцессор SR30 + модули AE08/AE06
Дисплей HMI10" сенсорный экран
ДатчикиДиапазон температурPT100 200-400°С
Емкость по давлению1,6 МПа
Время отклика<2с для критических сигналов
Системы безопасностиУправление выбросами<20ppm NOx

Возможности удаленного контроля

Дополнительные системы с облачным подключением позволяют:

  • Мобильную диагностику
  • Удаленное регулирование параметров
  • Сигналы предиктивного обслуживания

Почему выбирать котлы YONGXING?

  • Более 40-летний опыт в области промышленных котлов
  • Производство с сертификацией ISO
  • Индивидуальные решения для отраслей
  • Комплексная послепродажная поддержка
