Почему газовые котлы серии WNS имеют горелочную камеру с гофрированной конструкцией

By YONGXING Boiler/July30,2025

Введение

Конструкция горелочной камеры газовых паровых котлов имеет решающее значение для стабильной эксплуатации. При зажигании горелки пламя требует оптимально разработанного зала сгорания, что непосредственно влияет на эффективность сжигания топлива, теплопередачу и общую производительность котла. В данной статье рассматриваются конструктивные преимущества, выбор материалов и технологические процессы производства, лежащие в основе конструкции гофрированной горелочной камеры котлов серии WNS.

1. Конструкция горелочной камеры

Высокопроизводительная конструкция

  • Материал: Используются жаропрочные и коррозионноустойчивые котловые стали (Q345R/Q245B)
  • Основной фокус дизайна: Оптимизация эффективности теплопередачи при обеспечении прочности конструкции

Основные преимущества

  • Выдерживает интенсивные тепловые нагрузки
  • Повышает долговечность оборудования
  • Значительно увеличивает срок службы
  • Эффективность теплопередачи выше на 15-20%
  • Срок службы на 30% длиннее, чем у стандартных конструкций
  • Тепловая эффективность выше на 5-8%

Характеристики материала (Q245B)

СвойствоХарактеристика
Углерод (C)≤0,20%
Кремний (Si)≤0,35%
Марганец (Mn)0,30-0,70%
Предел текучести≥245 МПа
Предел прочности375-500 МПа
Относительное удлинение≥21% (при толщине ≤16 мм)

2. Основные принципы дизайна

Улучшенный теплообмен

  • Цилиндрическая гофрированная форма увеличивает время пребывания дымовых газов
  • Увеличенная площадь поверхности улучшает контакт с горячими газами/водой
  • Конструкция с влажным задним участком (полностью погруженная в воду) обеспечивает эффективный теплообмен

Механические преимущества

  • Превосходная реакция на тепловое расширение и сжатие
  • Идеальна для частых запусков и остановок
  • Сохраняет структурную стабильность при переменных давлениях

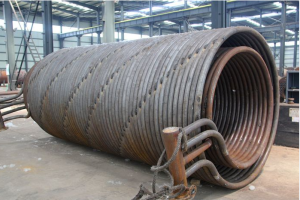

Прецизионный производственный процесс

  • Закупка материалов: Сертифицированная сталь от проверенных поставщиков
  • Формирование цилиндра:
    • Точное прокатка в цилиндрическую форму
    • Профессиональная сварка для удлиненных секций
  • Поворотное формование:
    • Горячее формование на вращательном прессе
    • Контролируемый процесс охлаждения
  • Проверка качества:
    • Строгие испытания на всех стадиях производства
    • Соответствие проектным спецификациям

3. Оптимальные показатели сгорания

Характеристики пламени

  • Светло-голубой цвет свидетельствует о правильном смешении воздуха и топлива
  • Умеренная длина обеспечивает полное сгорание
  • Формирование стабильного теплового поля

Экологические стандарты

  • Отсутствие видимого черного дыма
  • Пылевидные вещества ≤30 мг (при использовании низко_NOx горелок)
  • Значительно сниженные выбросы вредных веществ

4. Сводка технических преимуществ

ХарактеристикаПреимущество
Гофрированная конструкция15-20% большей теплопередачи
Материал Q345R30% длиннее срок службы по сравнению со стандартными
Система с влажным задним участком5-8% выше тепловая эффективность
Точная сваркаВыдерживает на 25% большие давления

Заключение

Конструкция гофрированной горелочной камеры является примером инженерного мастерства компании YONGXING Boiler в области газовых котлов. Комбинируя передовые материалы с инновационной геометрией, котлы серии WNS обеспечивают:

  • Непревзойденную эффективность сгорания
  • Исключительную долговечность
  • Ведущие в отрасли тепловые характеристики
  • Устойчивое функционирование
